Nikonデジカメ COOLPIX A10分解

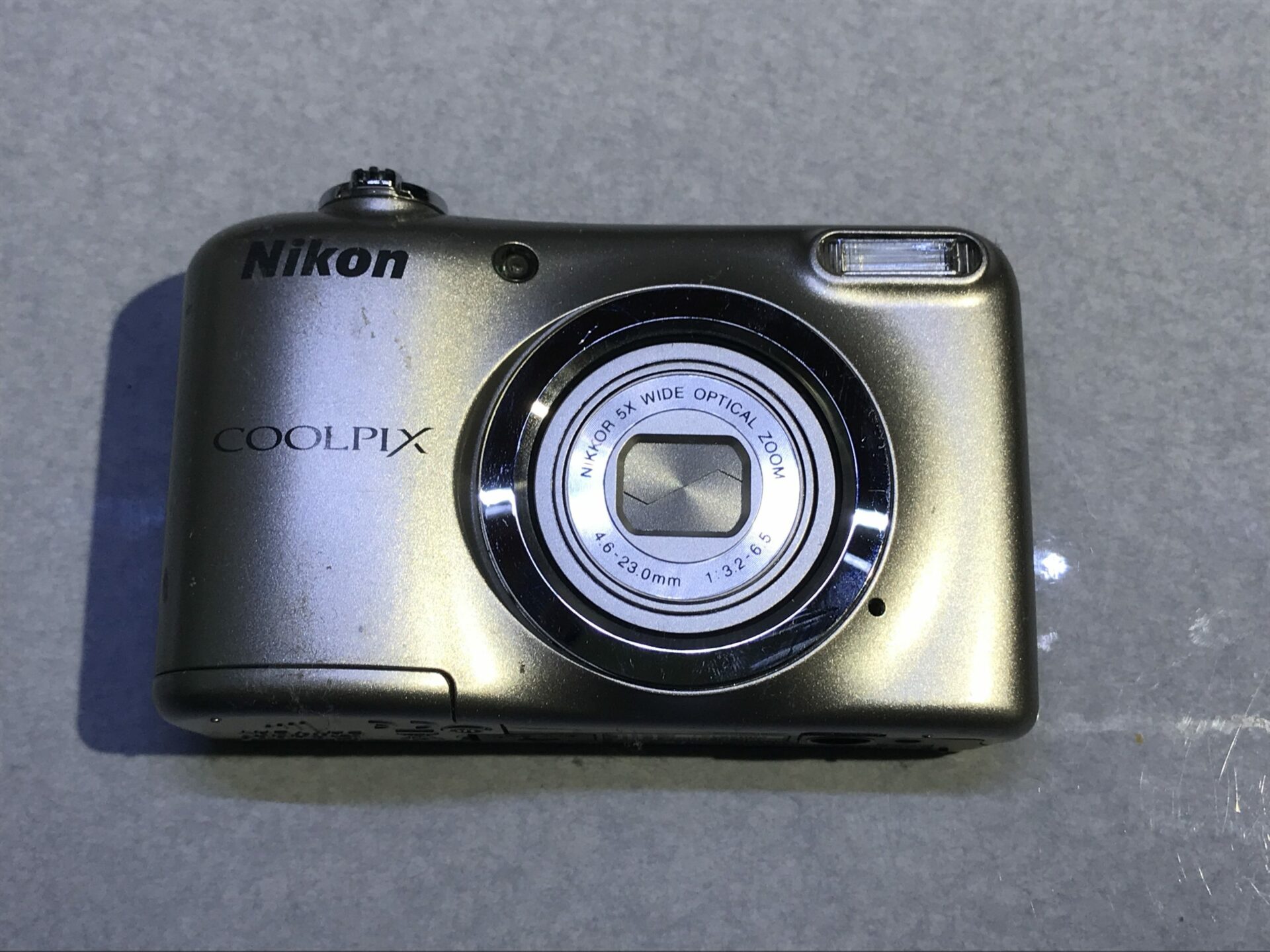

Nikonのデジカメ、COOLPIX A10を分解しました。

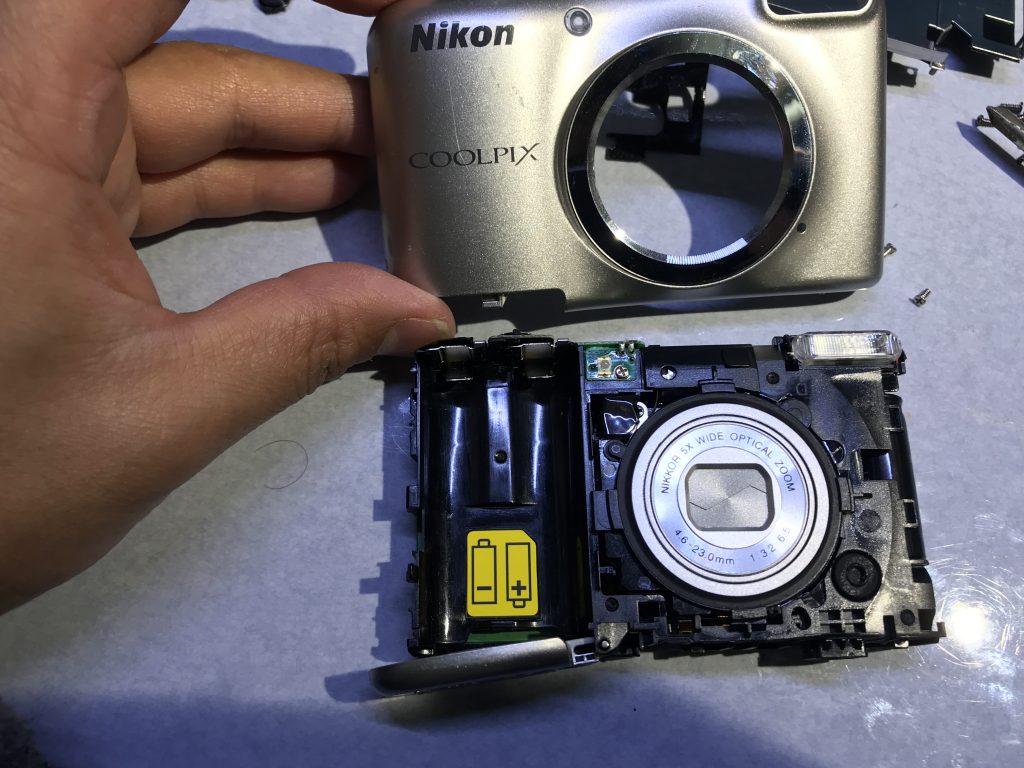

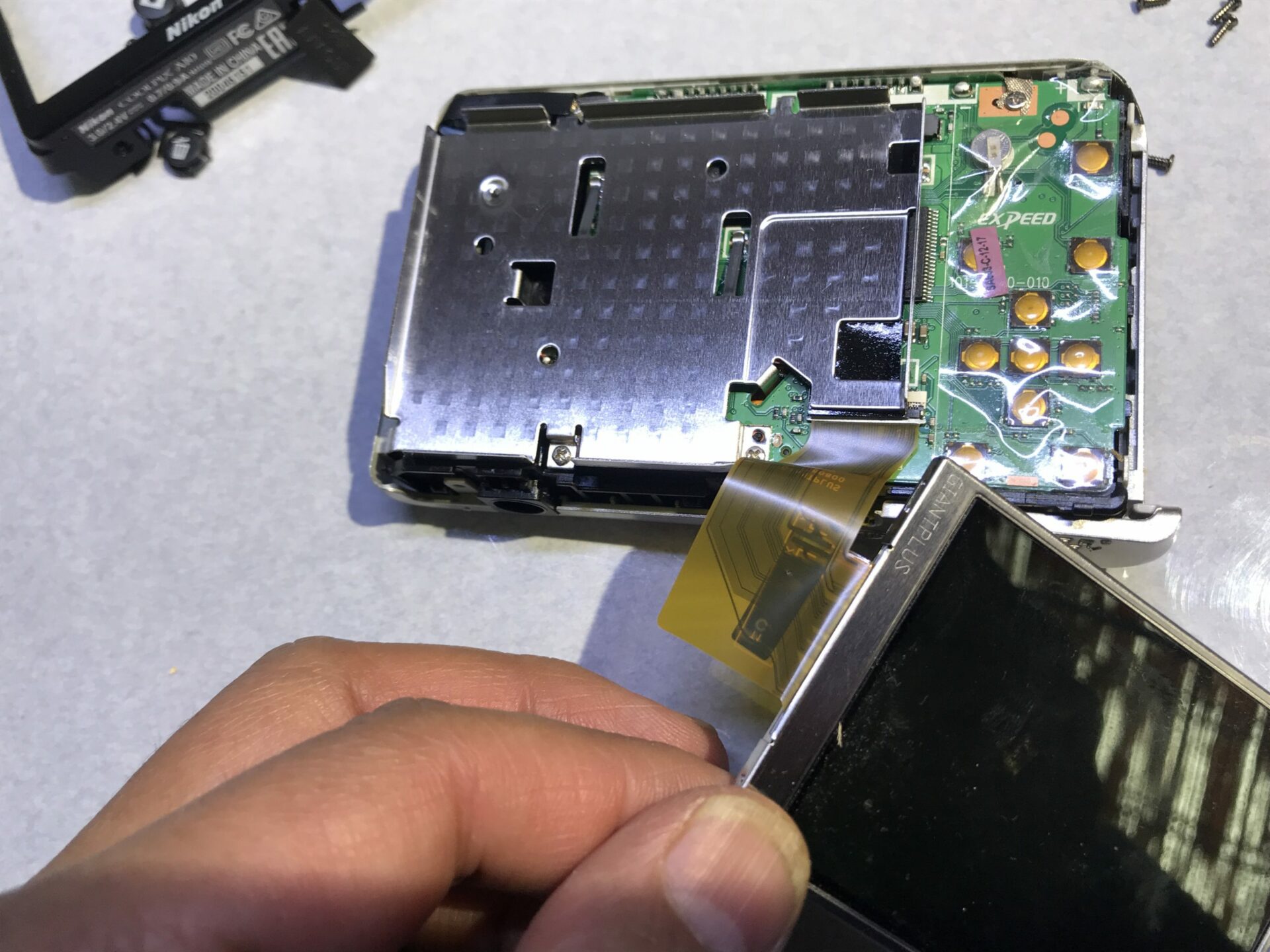

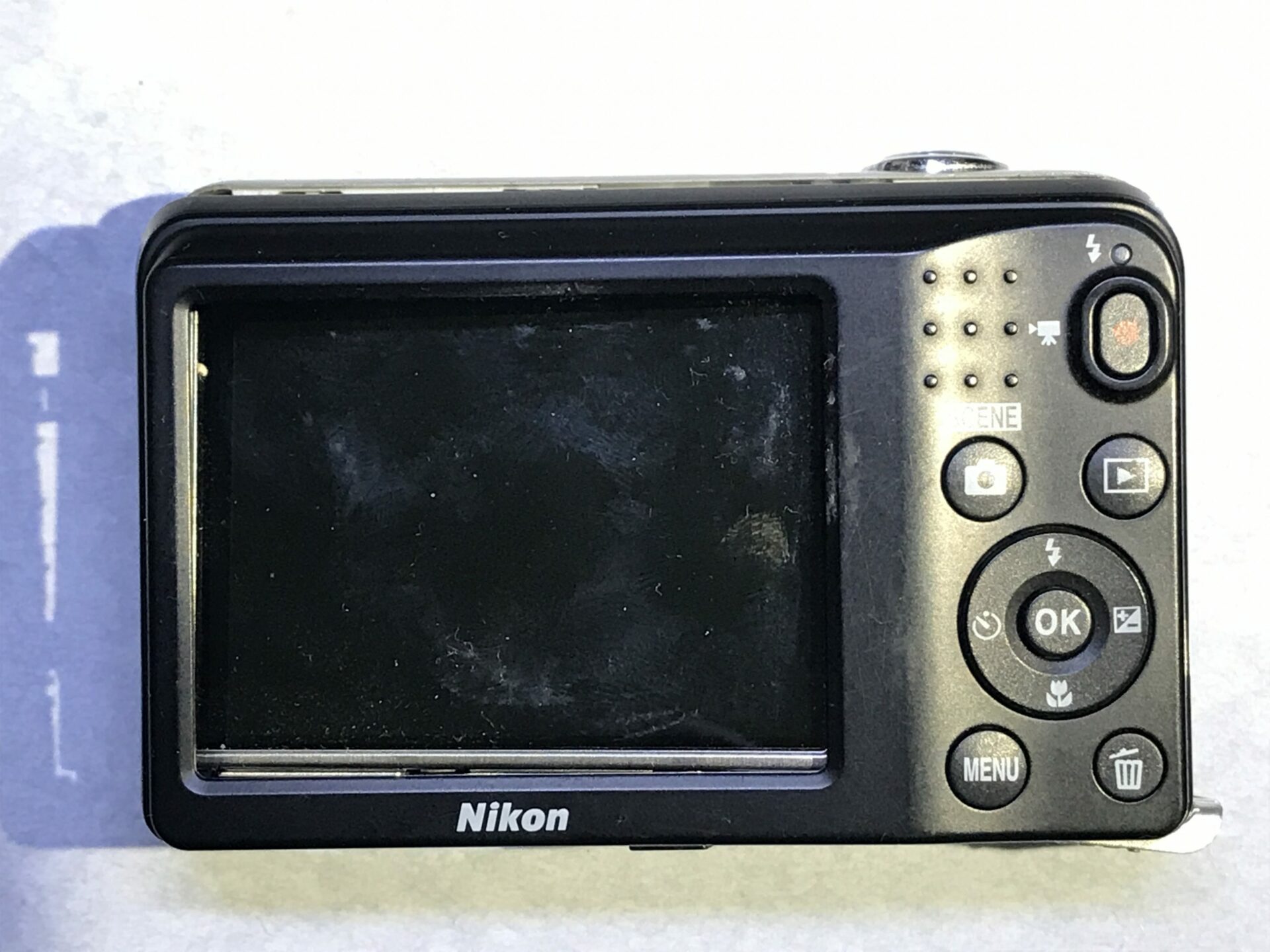

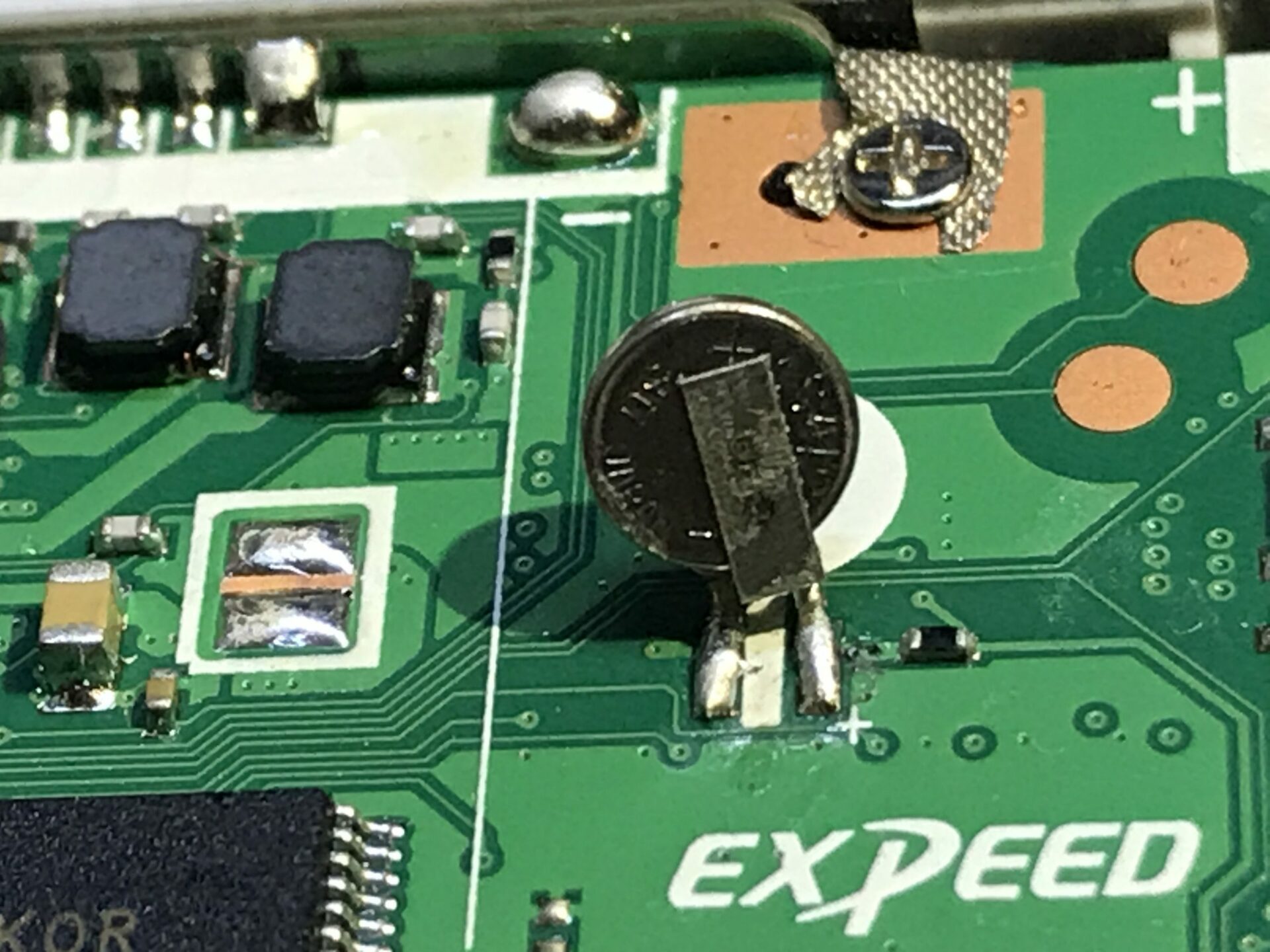

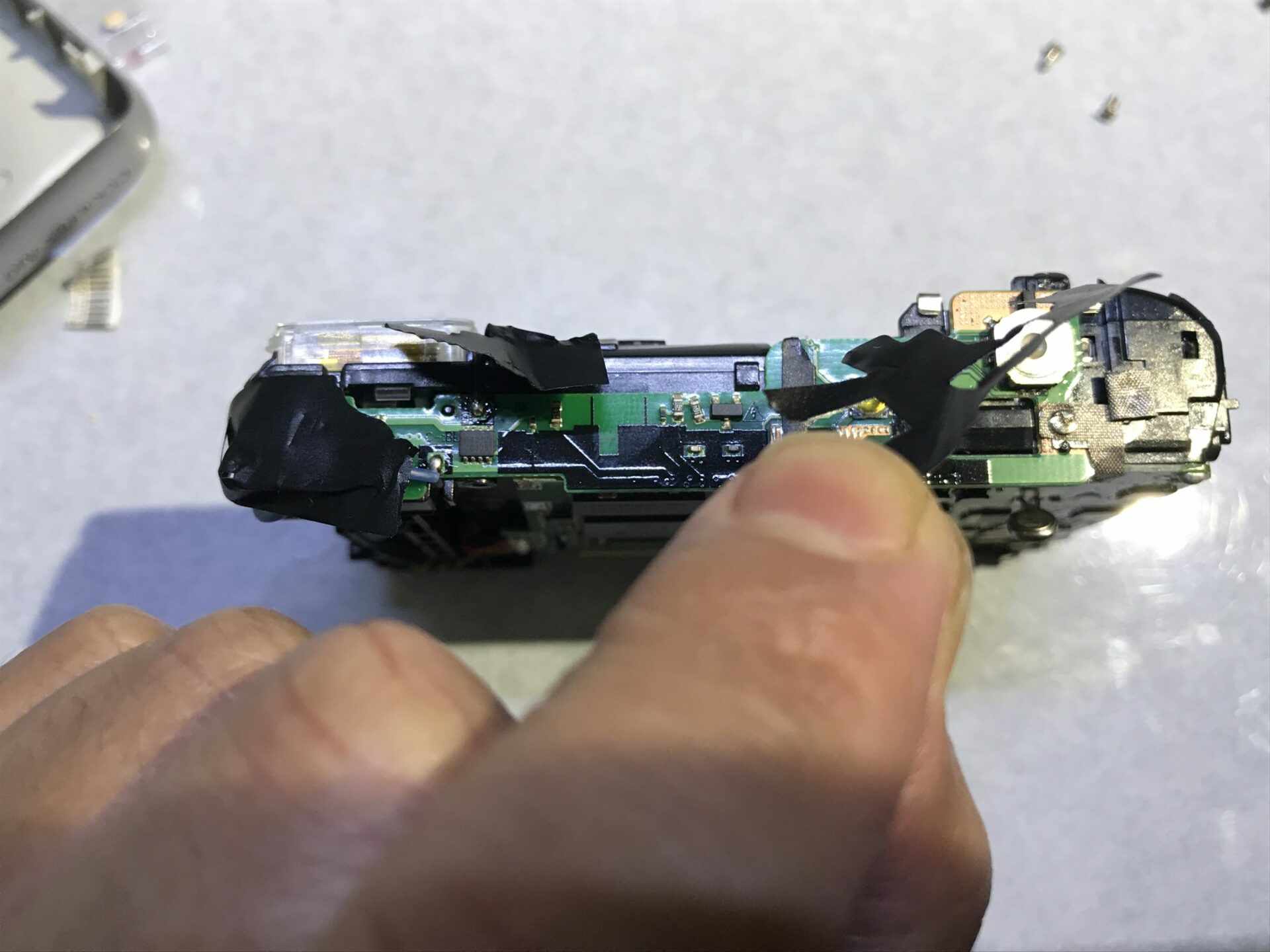

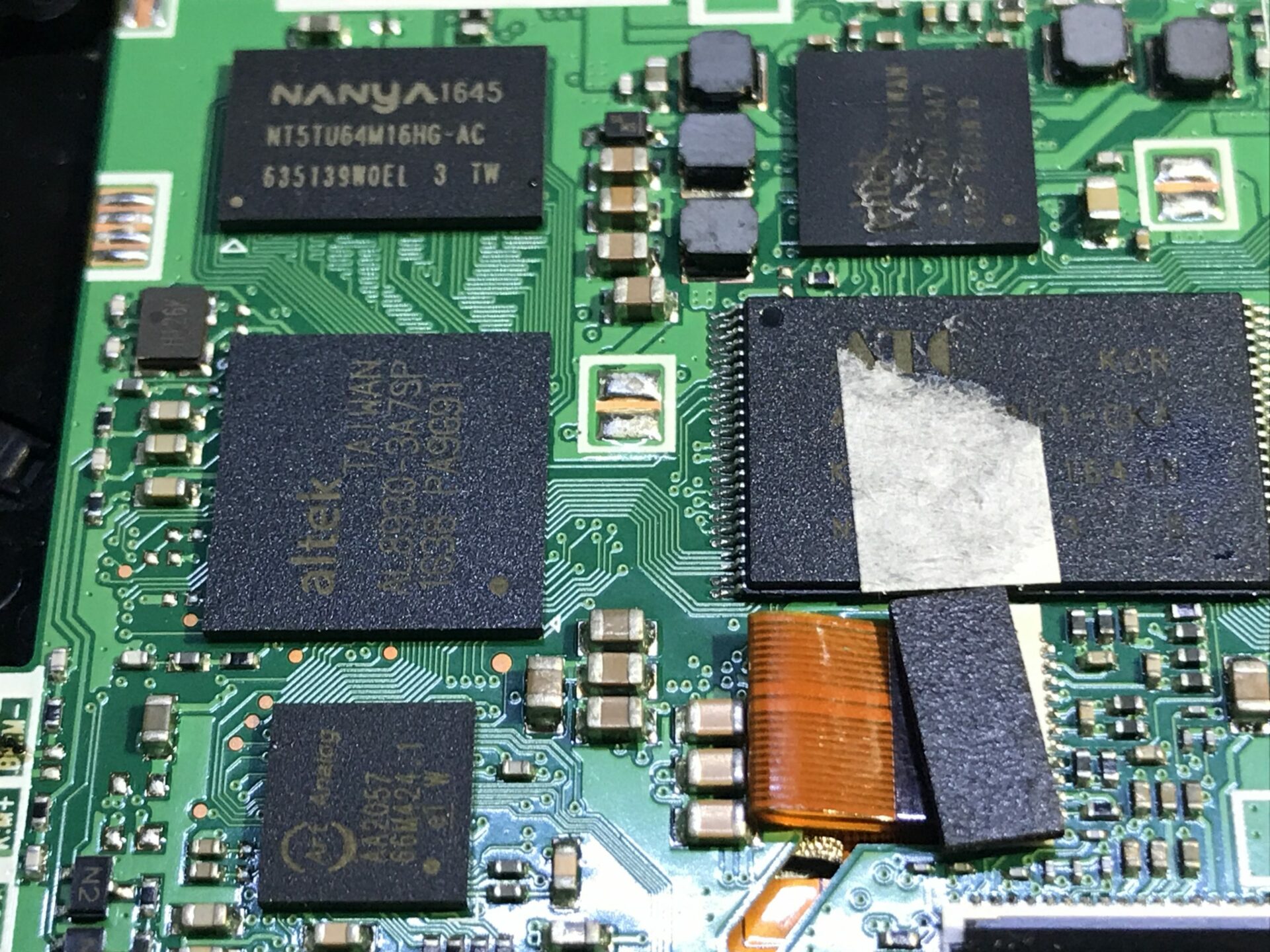

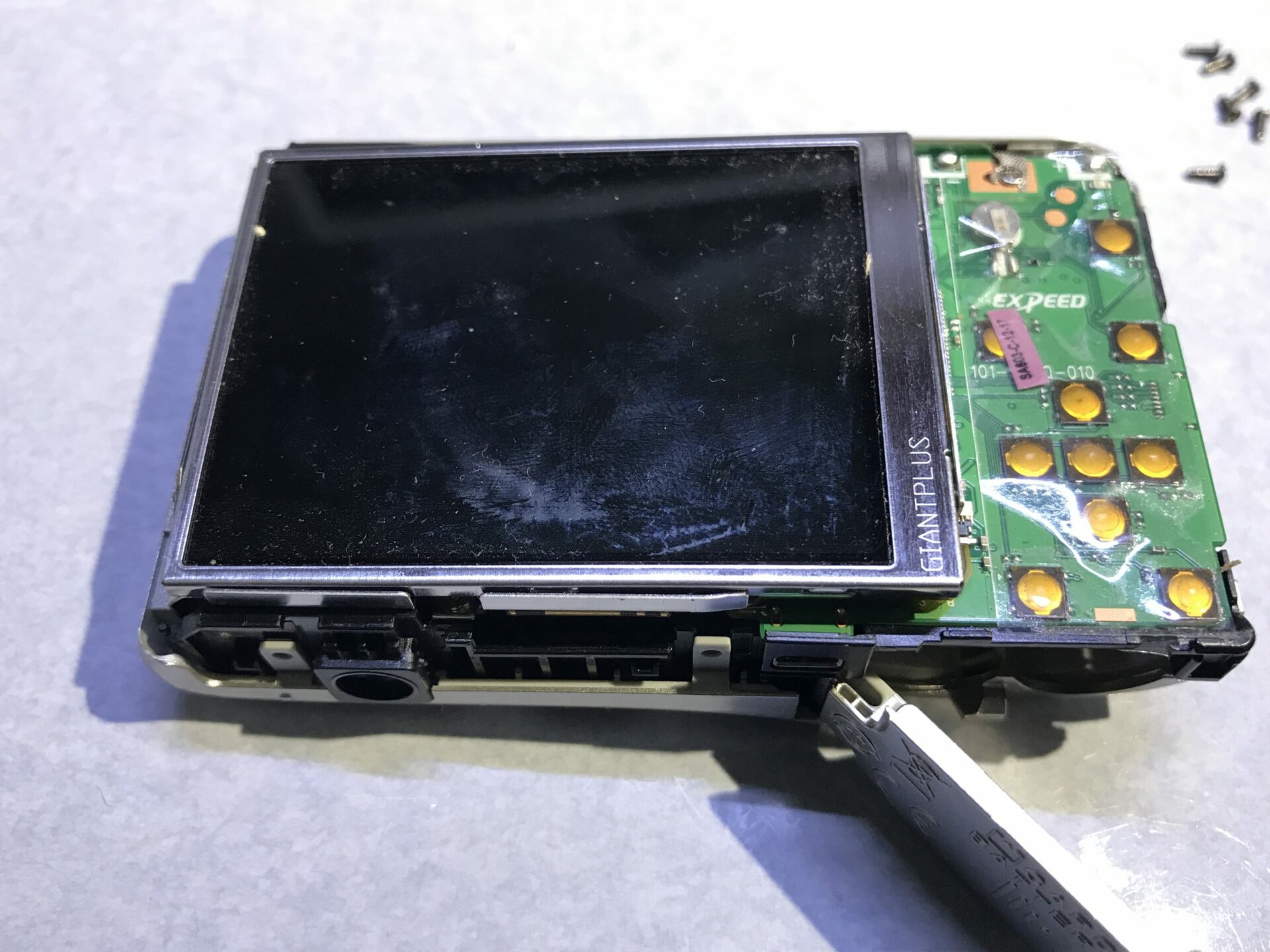

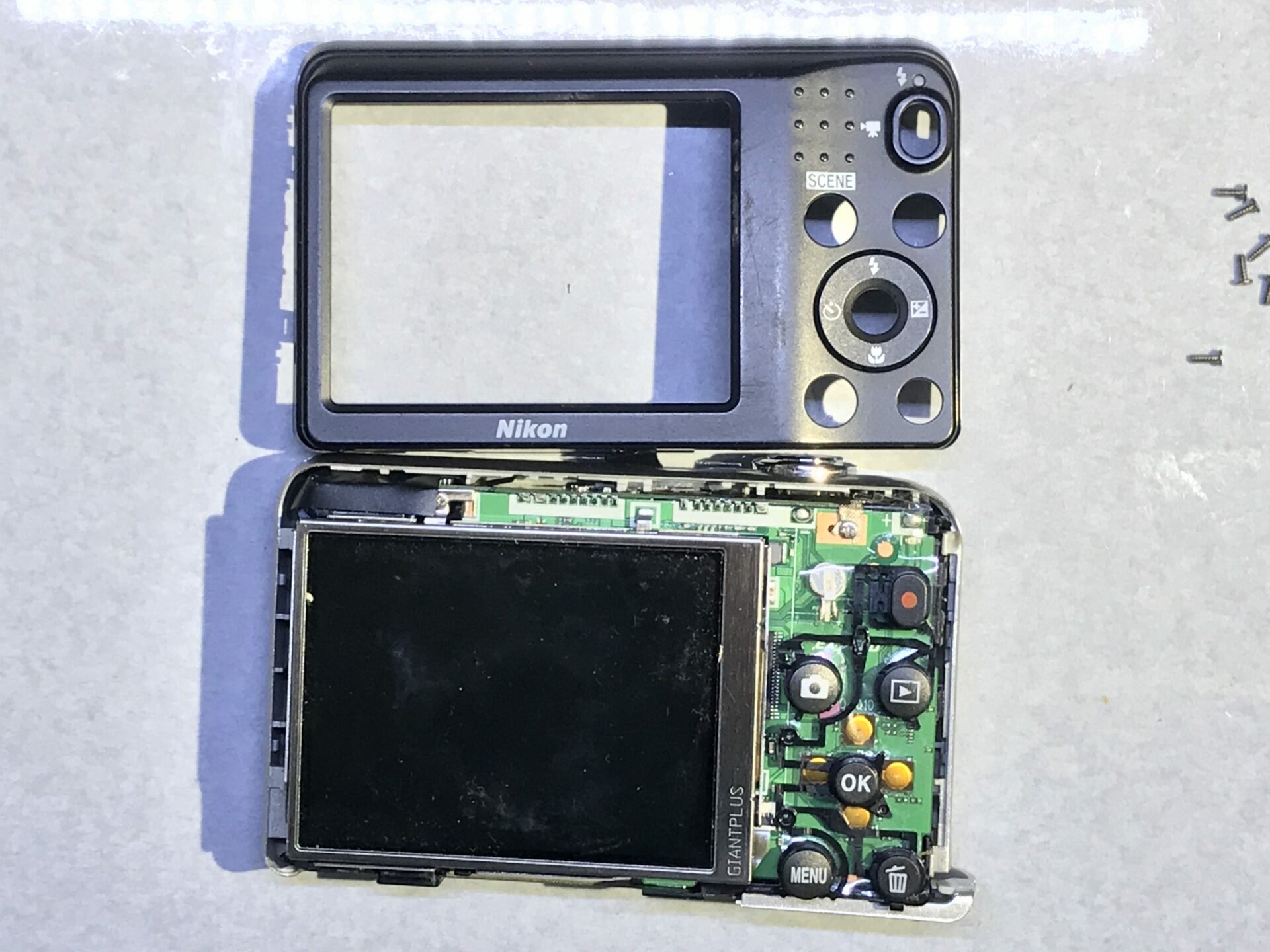

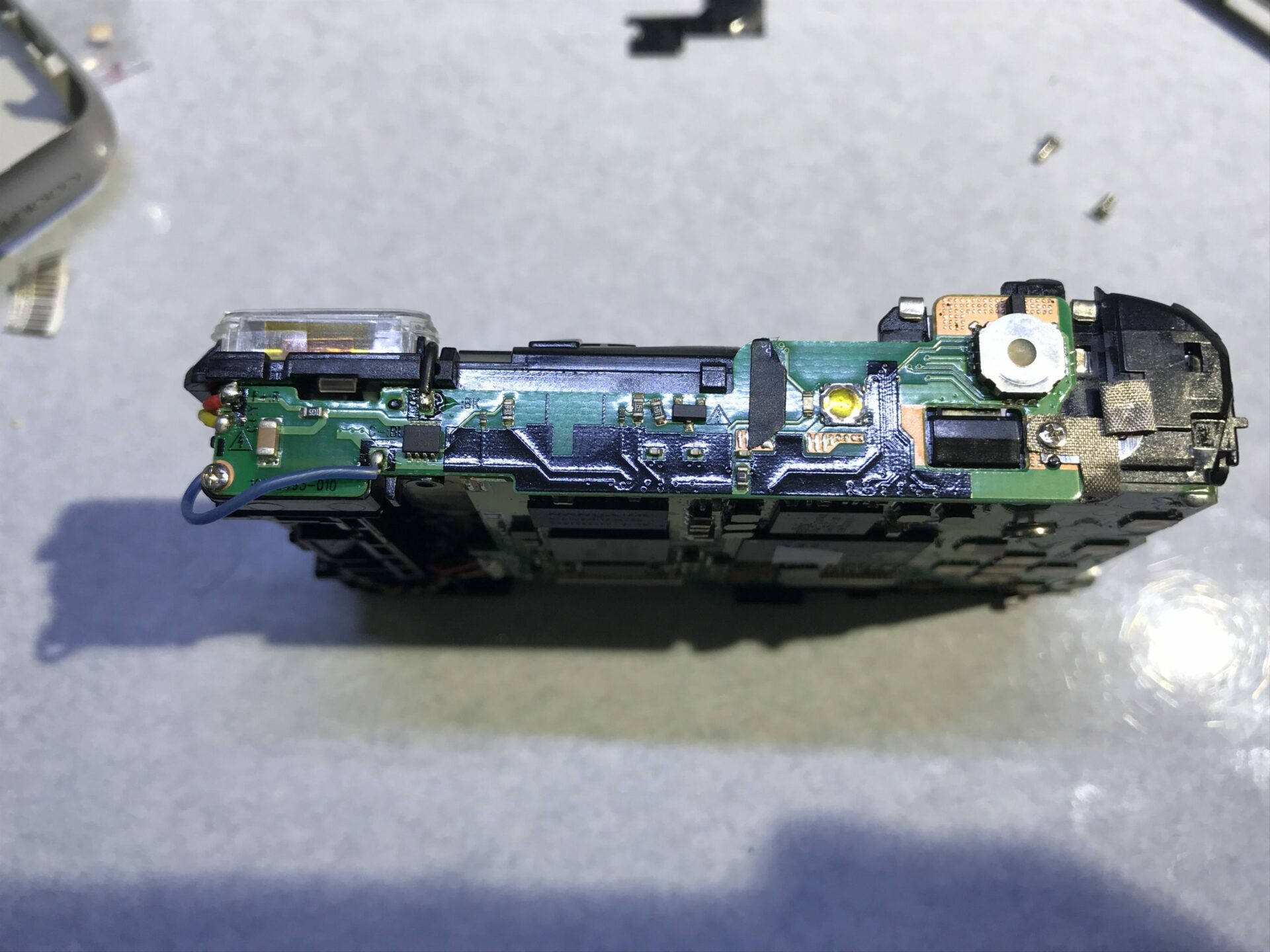

ネジを数カ所外し、本体液晶画面側から外しました。操作スイッチは、手に触れるプラスチック部分の下には、簡易防塵の透明フィルムが基板に貼ってありました。液晶画面を外すと、その下には金属製の台があり、その下に演算やメモリ等のチップが見られました。時刻等保持用のバッテリーは、小さなボタン型電池が直付けしてありました。本体上部、シャッターボタンの基板にも、簡易防塵のためか黒いシールが貼ってありました。本体レンズ側の銀色パネルも外せました。

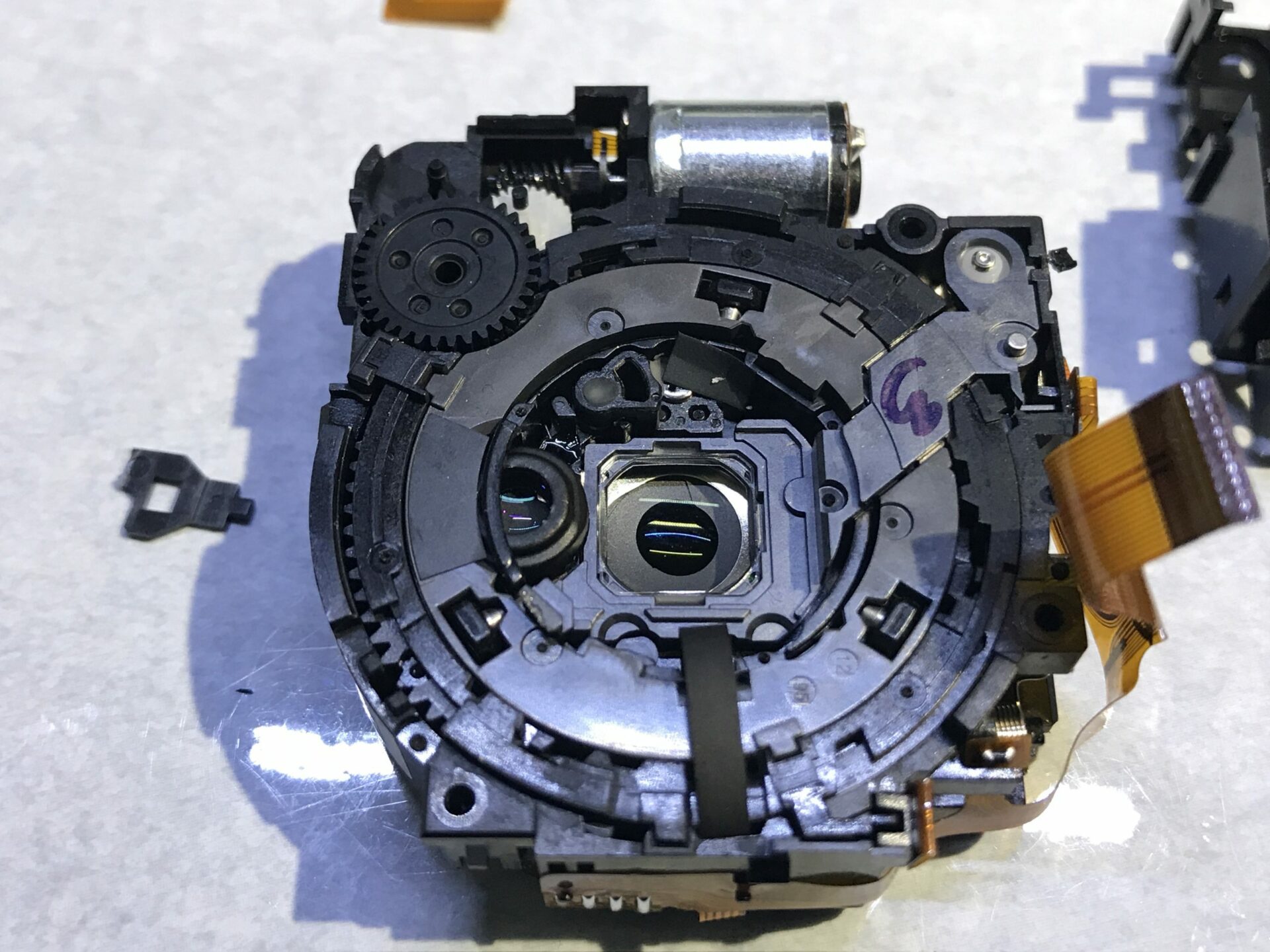

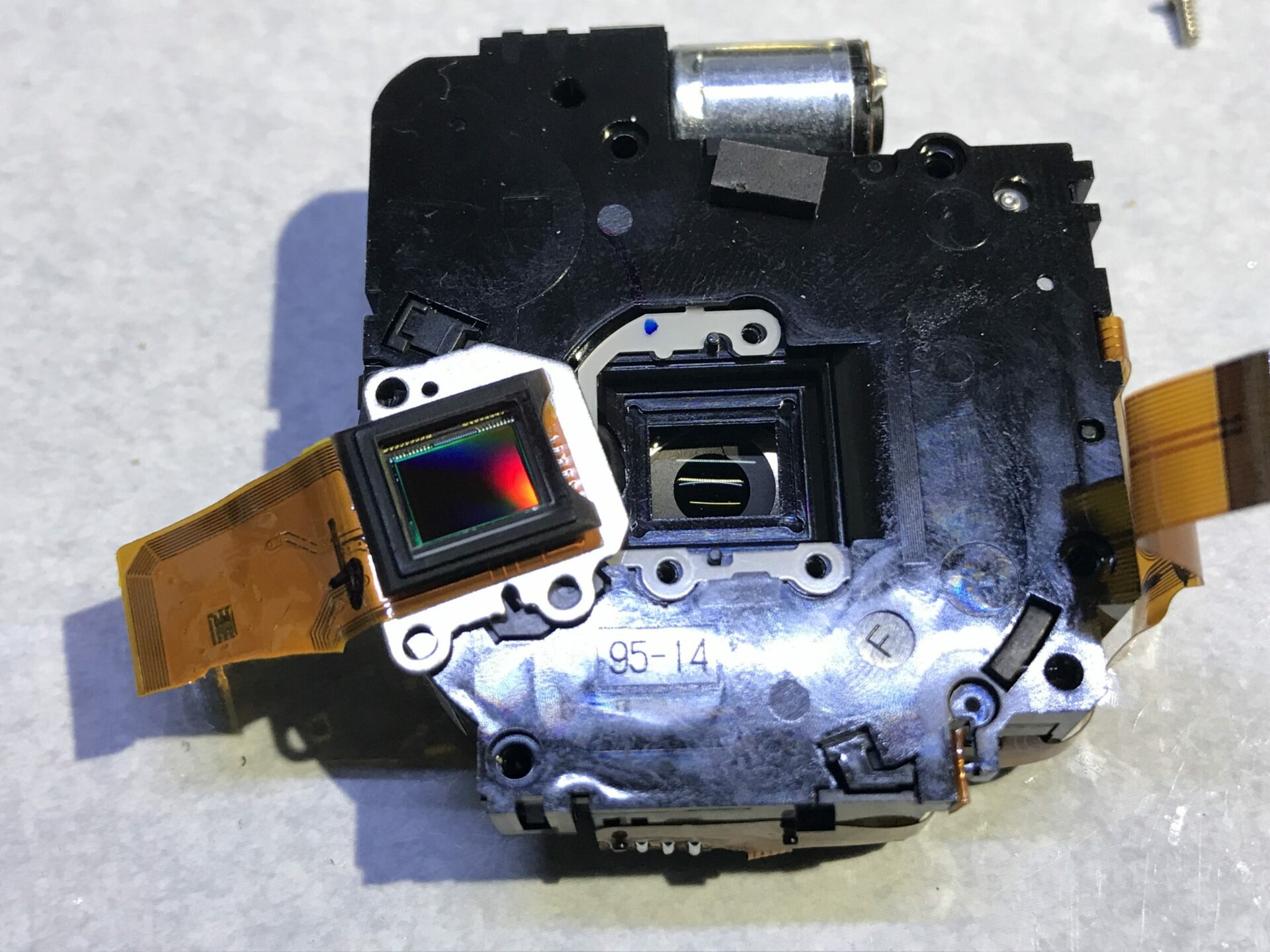

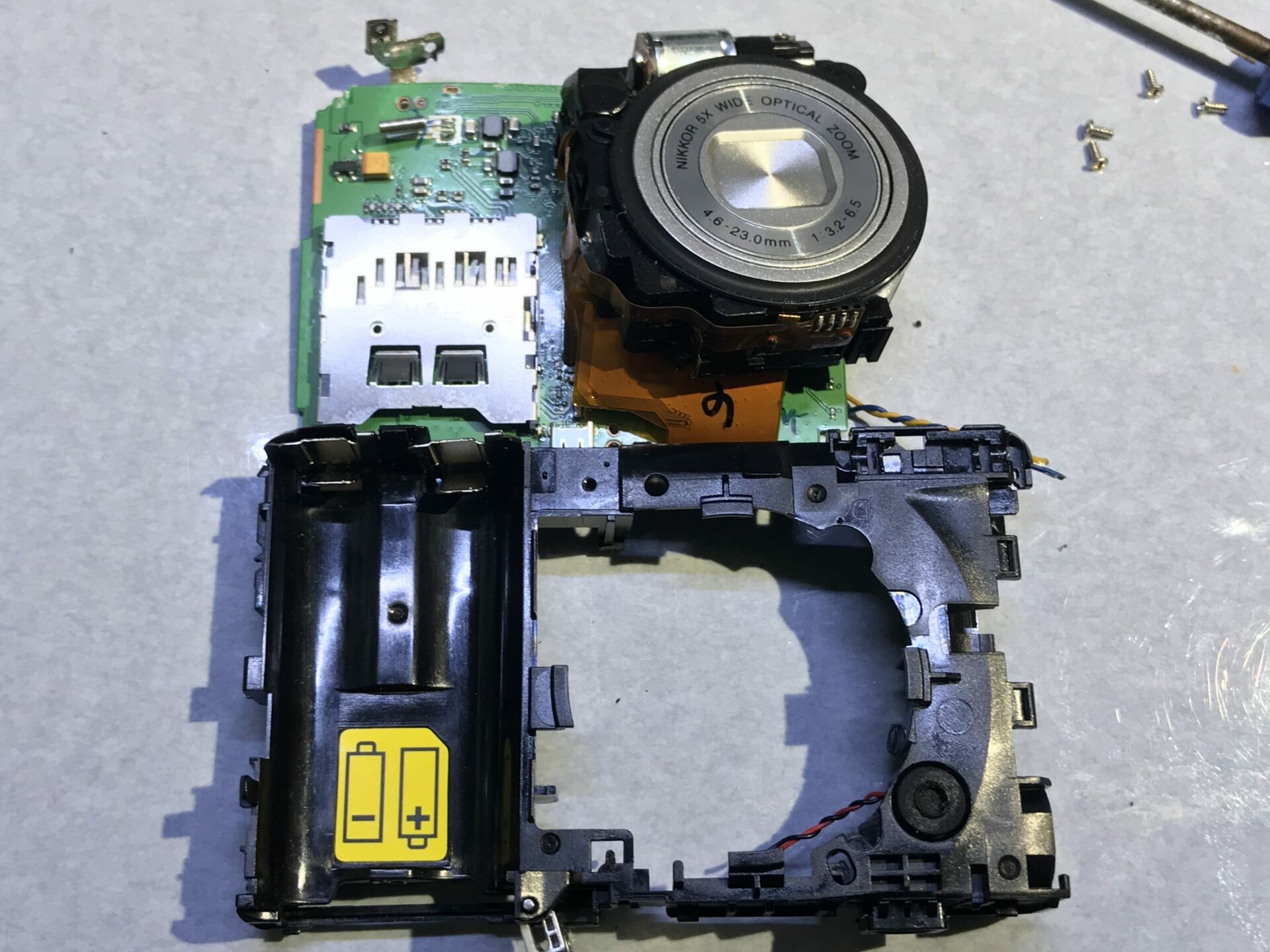

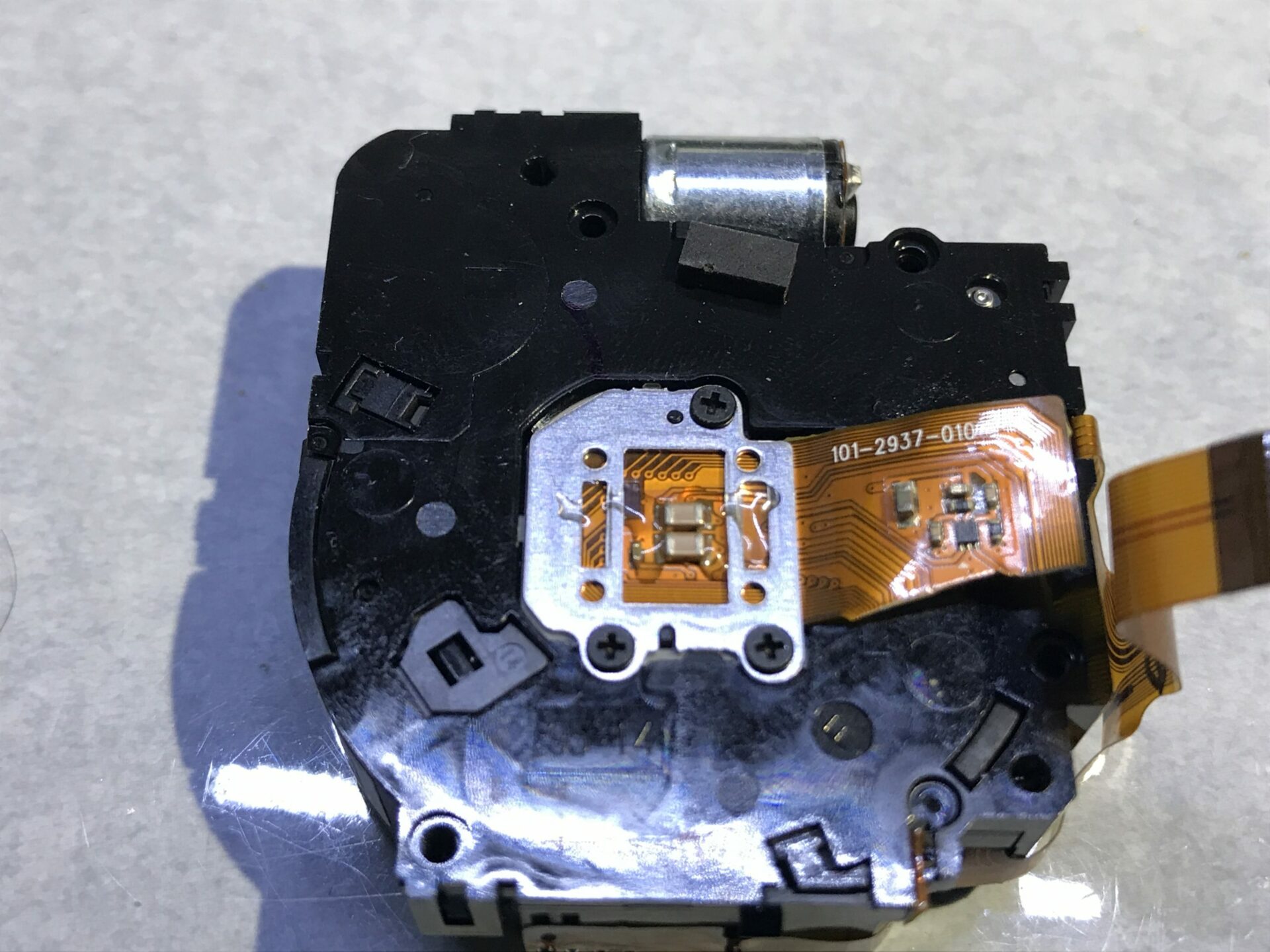

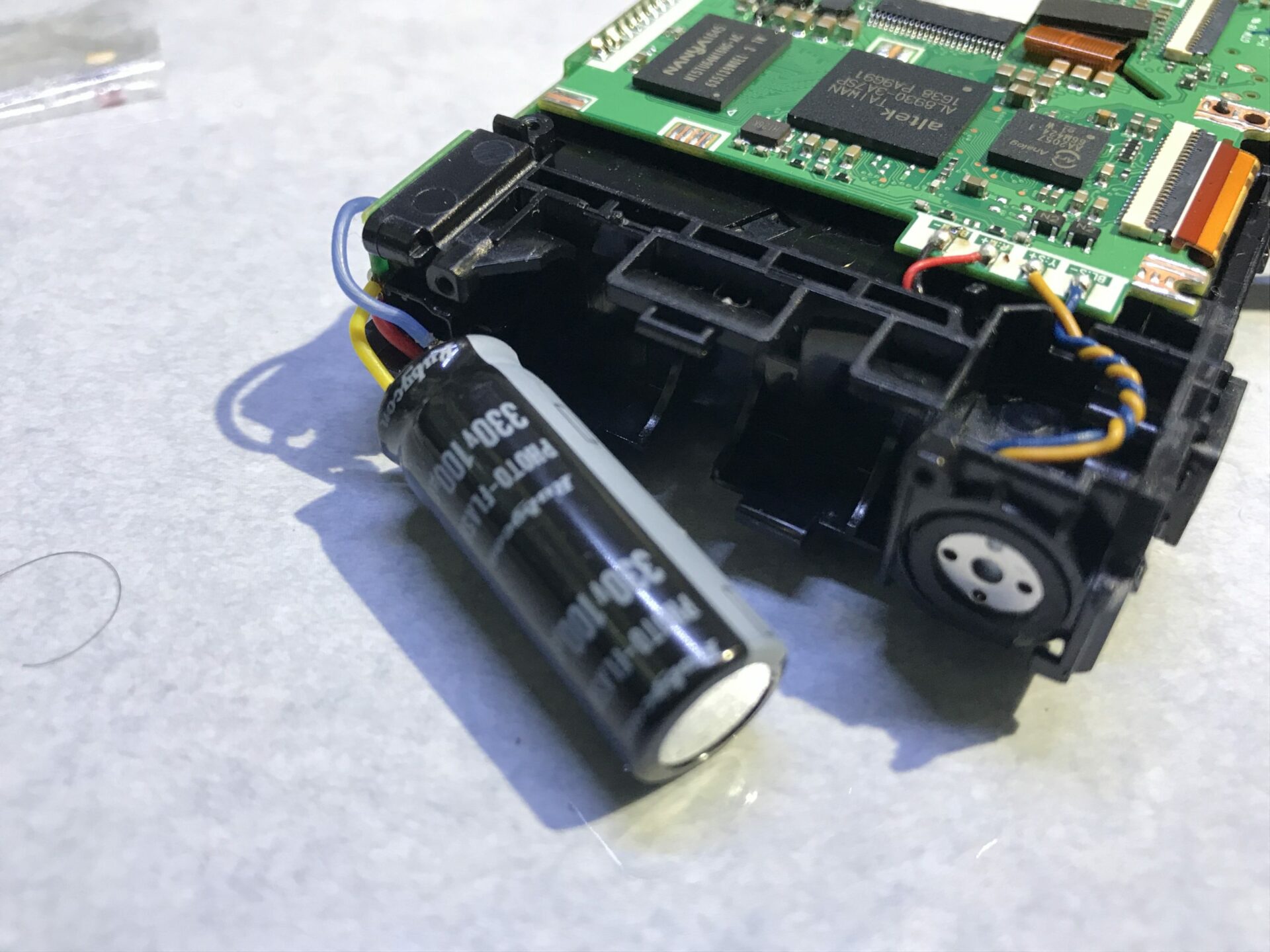

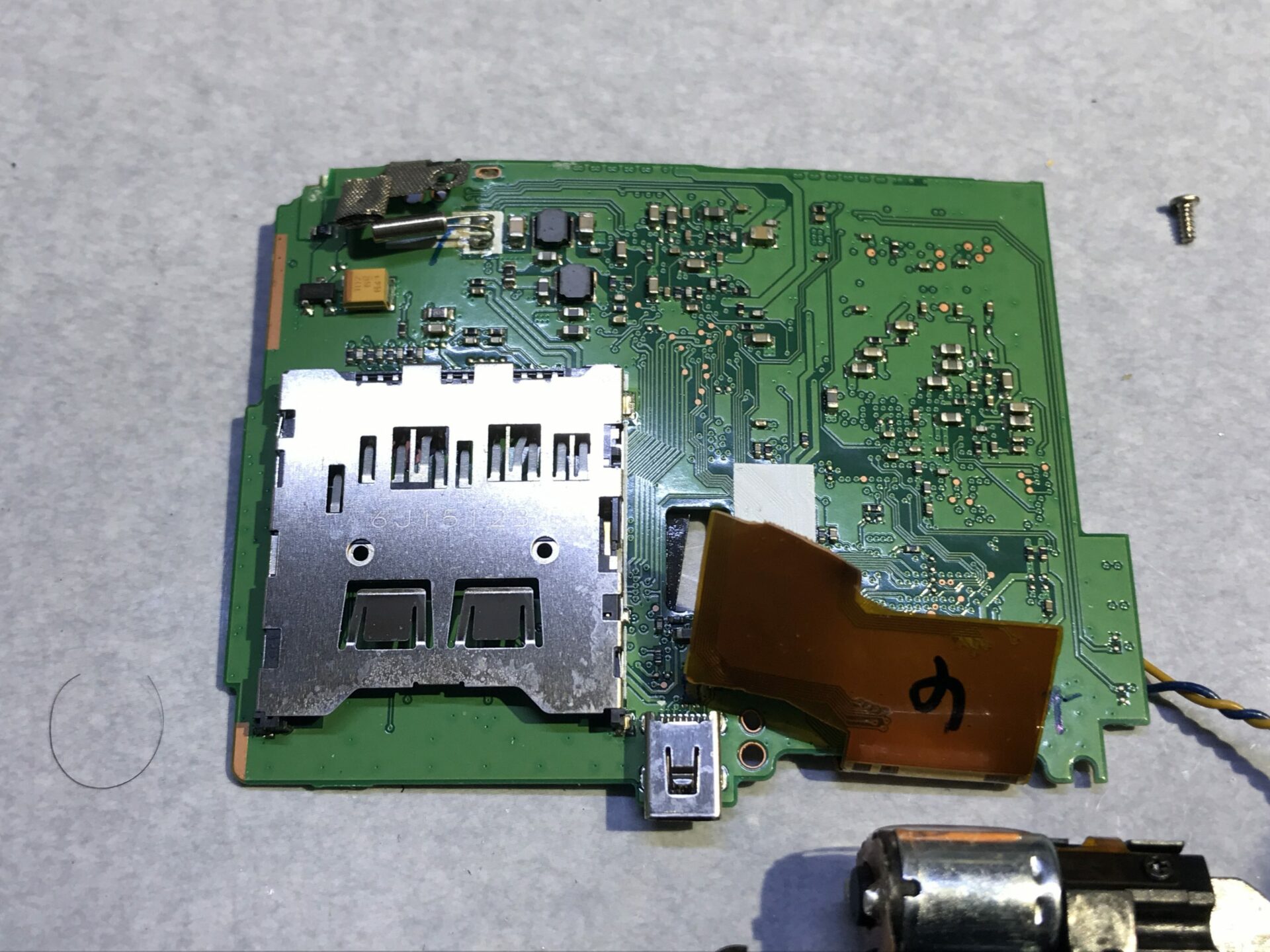

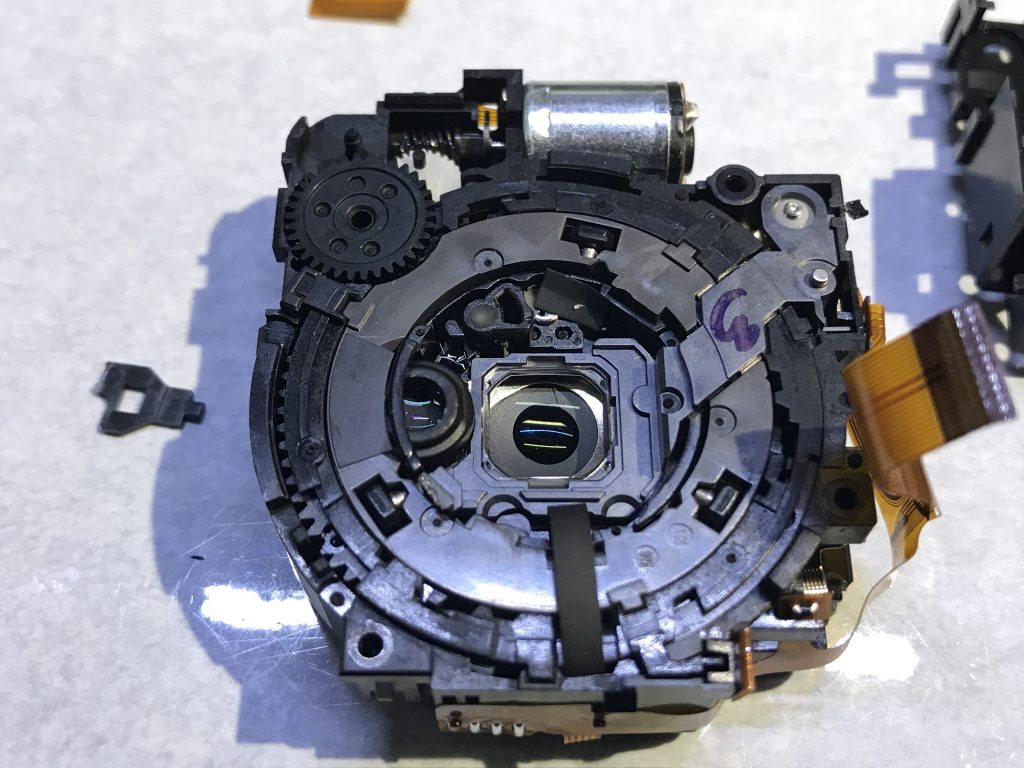

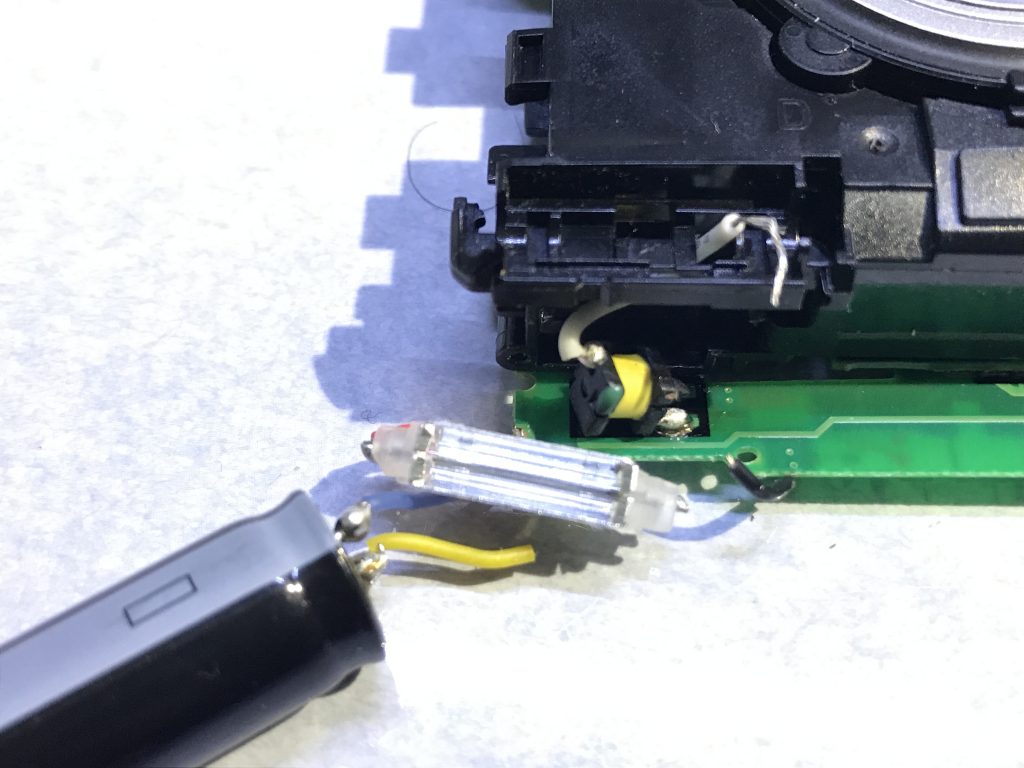

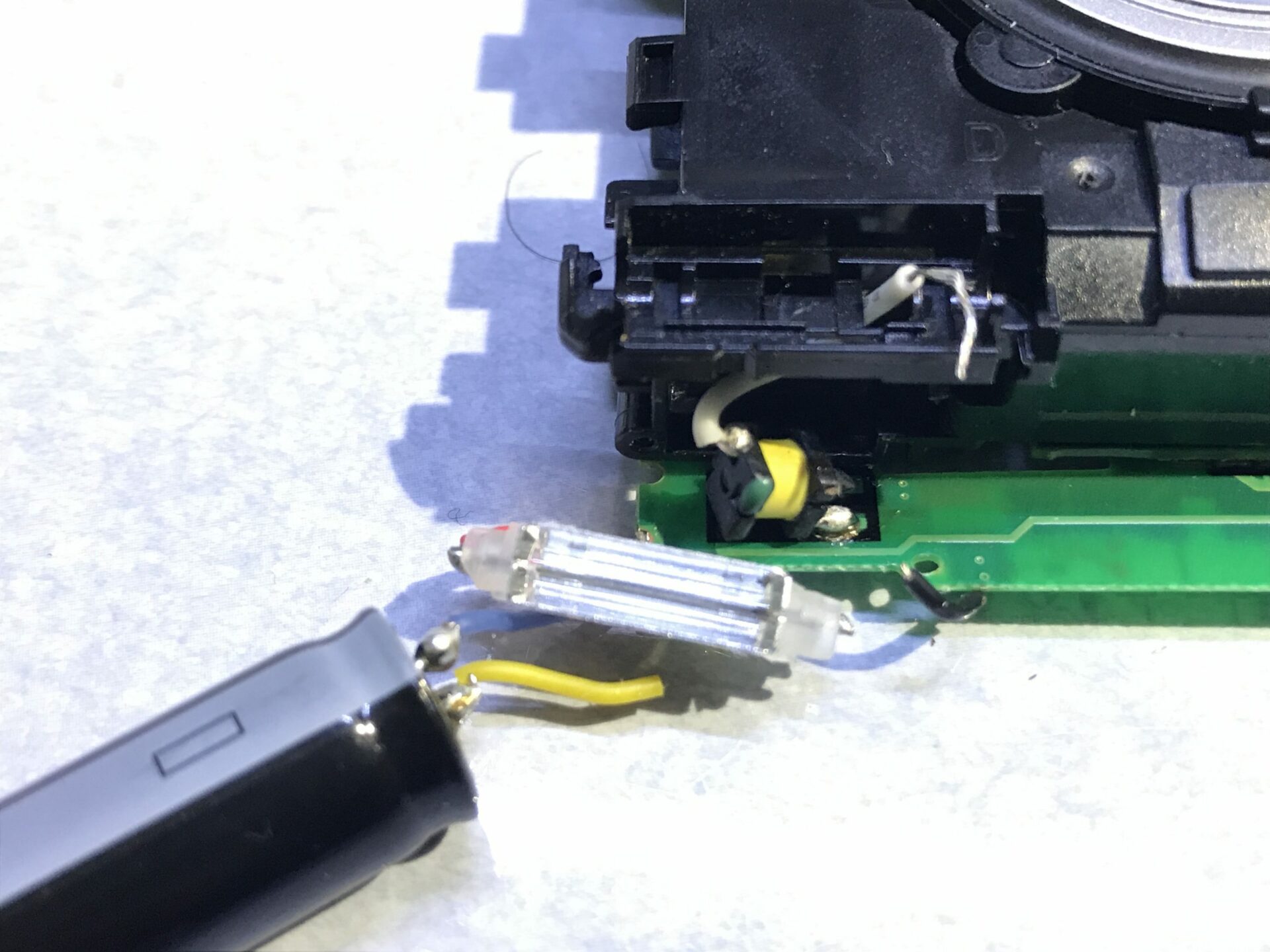

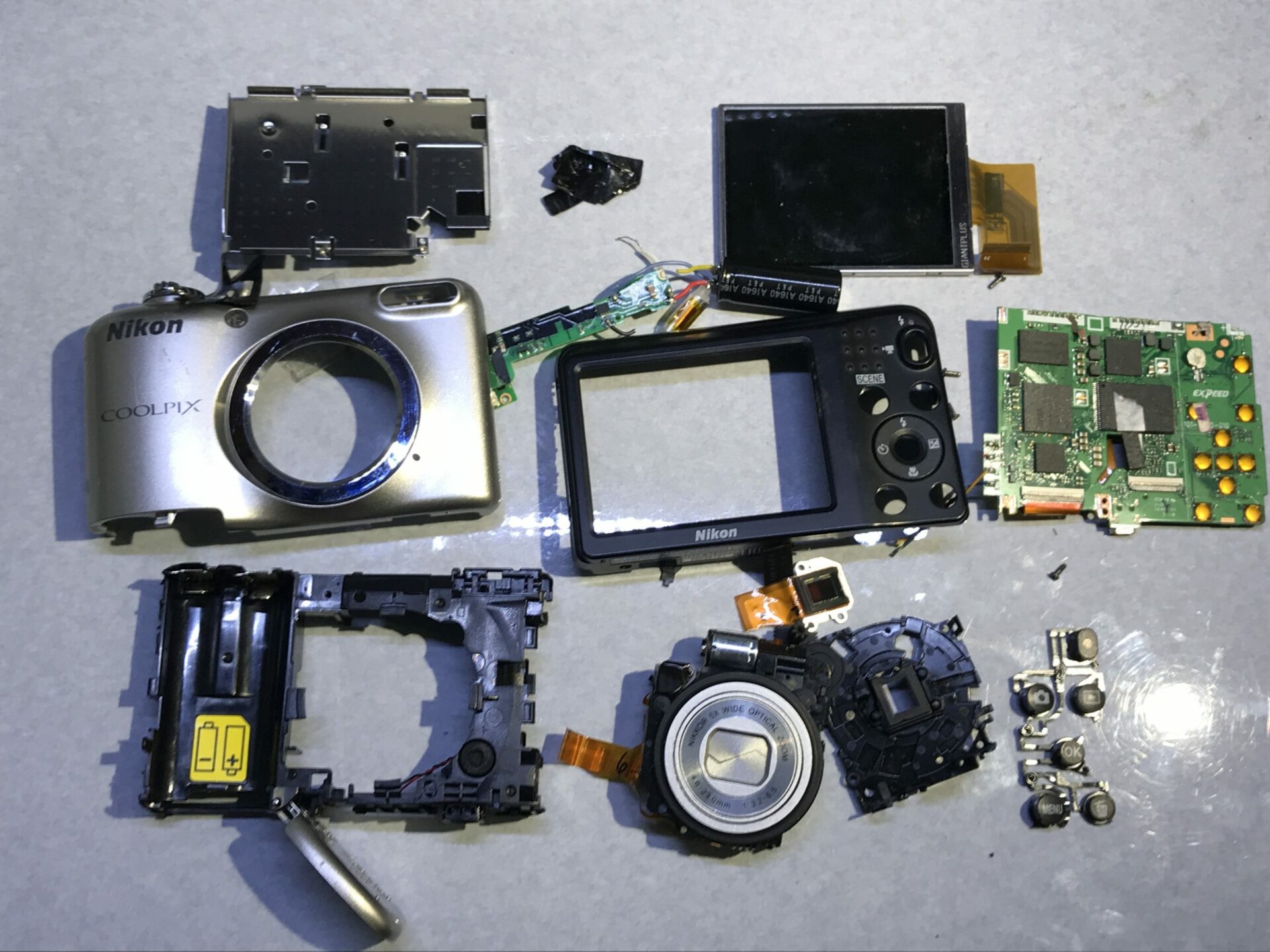

フラッシュ用の電解コンデンサは、コンパクトなカメラでもやはり大きさが目立ちます。コイルもそれなりの大きさ。電池ボックスもついている黒い筐体を外すと、SDカードソケットが見られます。レンズ部のネジを外すと、イメージセンサーが見られました。大きな部品を並べてみたのが最後の写真です。
